SYGNALIZATOR GŁOSOWO-OPTYCZNY SGO-Pgw POSIADA CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH NR 1438-CPR-0745 ORAZ ŚWIADECTWO DOPUSZCZENIA NR 4231/2021 WYDANE PRZEZ CNBOP-PIB.
Sygnalizator z komunikatami słownymi przeznaczony jest do sygnalizowania pożaru przemiennie sygnałem akustycznym i sygnałem komunikatu słownego. Dodatkowo sygnalizator generuje błyskowy sygnał optyczny. Sygnalizator SGO-Pgw przeznaczony jest do instalacji wewnątrz budynków.
- Sekwencja sygnału alarmowego zgodna z normą EN 54-3:2001+A1:2002+A2:2006.
- Optyka zgodna z normą EN 54-23:2010.
- Prosty sposób programowania komunikatów (analogicznie do pamięci masowej).
- Odtwarzanie komunikatów w formacie *.mp3.
- Wysoka jakość odtwarzanego komunikatu.
- Możliwość wyboru 1 z 18 wzorów sygnału alarmowego.
- Funkcja autoadresowania podczas pracy w sieci (brak konieczności programowania sygnalizatorów w tryb master/slave).
- Funkcja synchronizacji sygnalizatorów podczas pracy w sieci (część akustyczna oraz część optyczna).
- Opcja autoaktualizacji (automatyczne kopiowanie komunikatów do wszystkich sygnalizatorów w sieci).
- Autodiagnostyka wraz z sygnalizacją akustyczną.
- Blokada podnapięciowa (wykorzystywana przy sprawdzaniu ciągłości linii).
- Współpracuje z wyłącznikiem WSD-1.
- Wysokie natężenie generowanego sygnału alarmowego.
- Wbudowany potencjometr umożliwiający regulację głośności.
- 4 dostępne wersje.
Wersje Sygnalizatora głosowo-optycznego SGO-Pgw:
| Wersja | Opis |

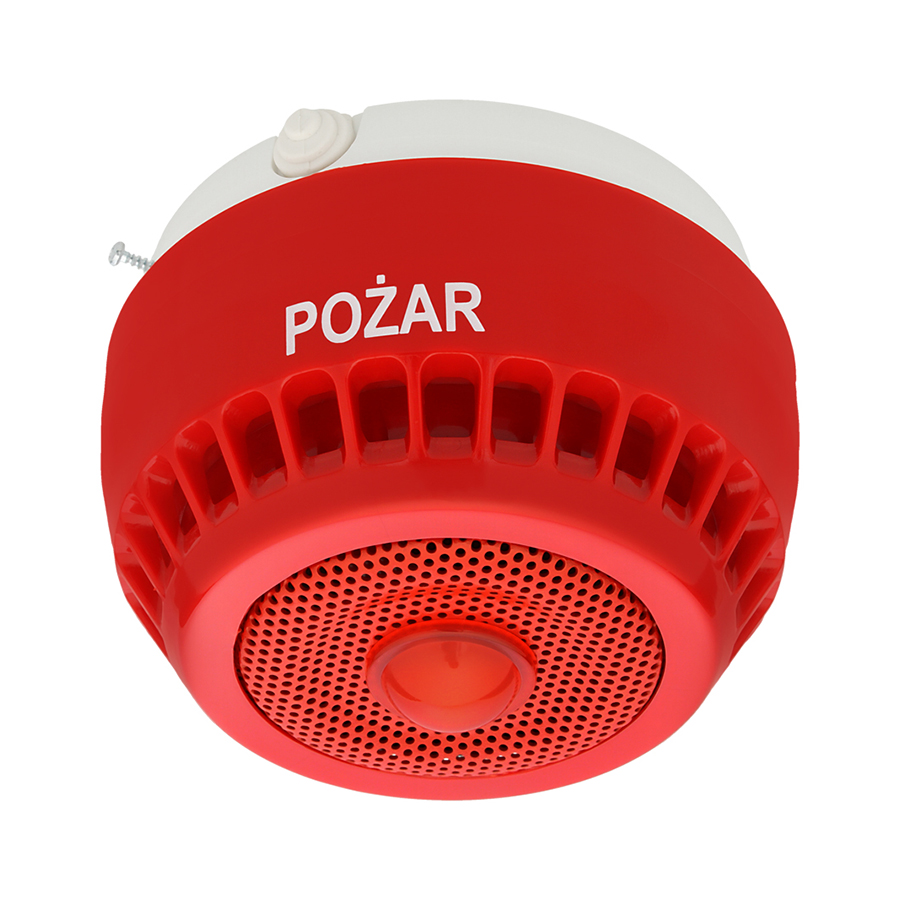

| SGO-PgwA | Światło czerwone, soczewka umieszczona centralnie |

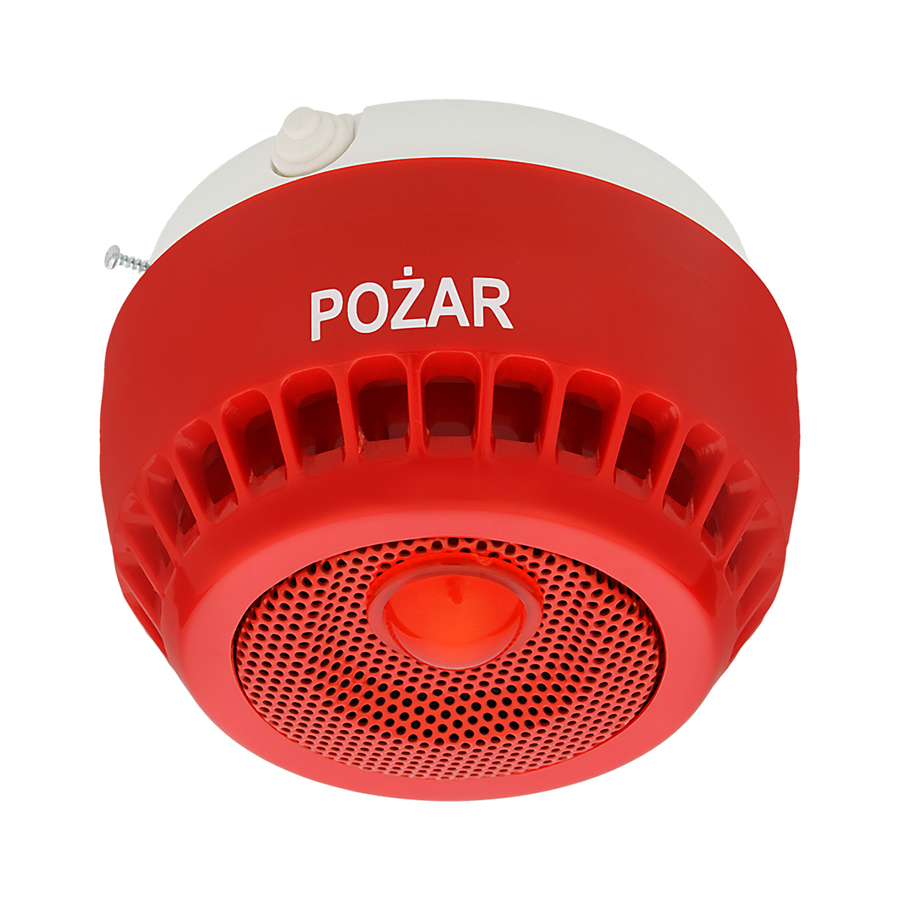

| SGO-PgwB | Światło czerwone, soczewka przesunięta do krawędzi obudowy |

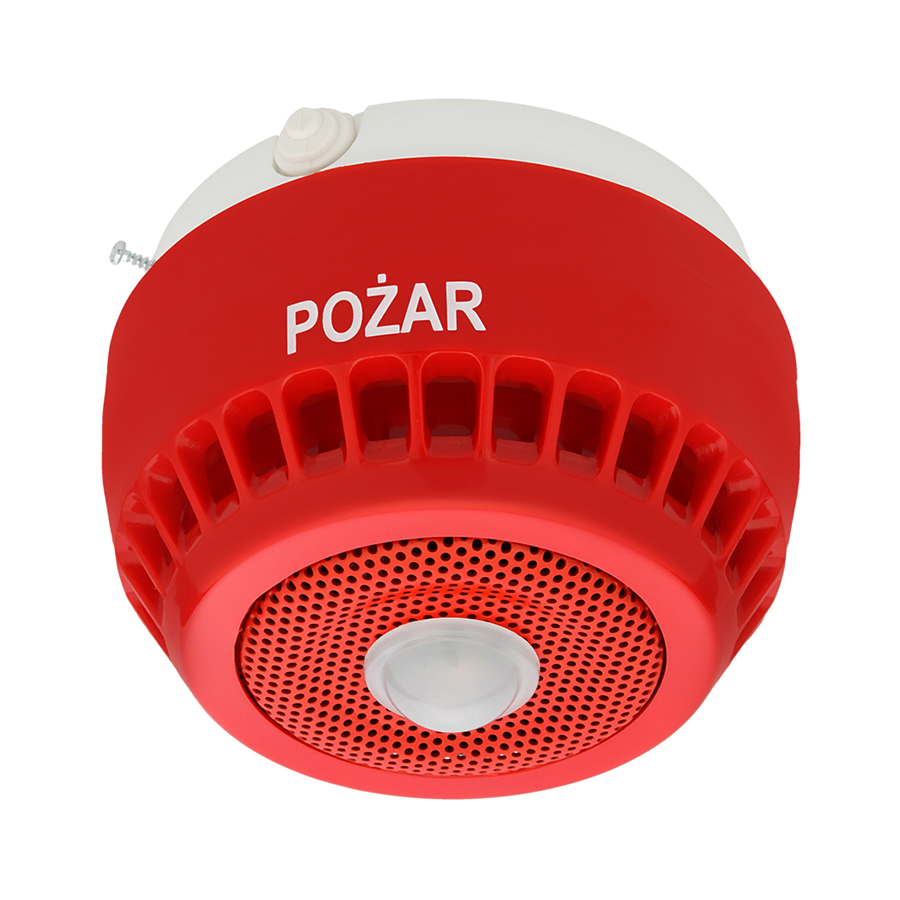

| SGO-PgwA/śb | Światło białe, soczewka umieszczona centralnie |

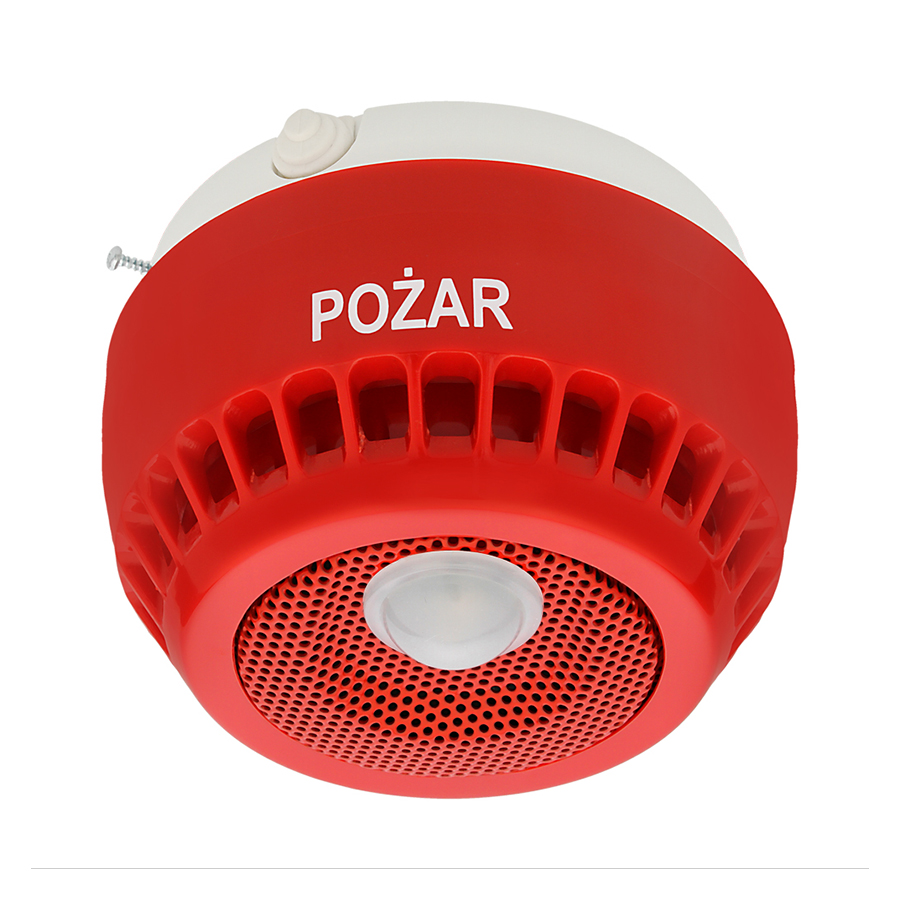

| SGO-PgwB/śb | Światło białe, soczewka przesunięta do krawędzi obudowy |
UWAGA! Wersje SGO-PgwA/śb, SGO-PgwB/śb nie są objęte Świadectwem Dopuszczenia!
Dane techniczne:
| Typ sygnalizatora | głosowo-optyczny |
| Napięcie zasilania | 20-32,5 V DC |
| Pobór prądu w stanie spoczynku | 0 mA |
| Pobór prądu w stanie alarmowania | <300 mA* |
| Pobór mocy w stanie alarmowania | <7,2 W* |
| Poziom dźwięku w odległości 1 m | >90 dB* |
| Częstotliwość błysku | ~0,5 Hz |
| Czas błysku | ~190 ms |
| Czas pomiędzy błyskami | ~1800 ms |
| Kategoria obszaru pokrycia | O |
| Typ środowiskowy | typ A |
| Temperatura pracy | -10°C ÷ +55°C |
| Stopień ochrony (kod IP) | IP31C |
| Stopień ochrony (kod IK) | nie dotyczy |
| Max. przekrój przewodu | 2,5 mm² |
| Wymiary | Ø 115×82 mm |
| Masa | ~350 g |
*dla Uz=24 V DC, syrena pożarowa, potencjometr ustawiony na maksimum
Schemat podłączenia:
VOL – potencjometr regulacji głośności, USB – port komunikacyjny
Rysunek 1. Schemat podłączenia sygnalizatora SGO-Pgw
Podanie napięcia zasilania na wejście: +1 spowoduje odtworzenie komunikatu K1.mp3, wejście +2 spowoduje odtworzenie komunikatu K2.mp3, wejście +1 oraz +2 jednocześnie spowoduje odtworzenie komunikatu K3.mp3.
