Zastosowanie:

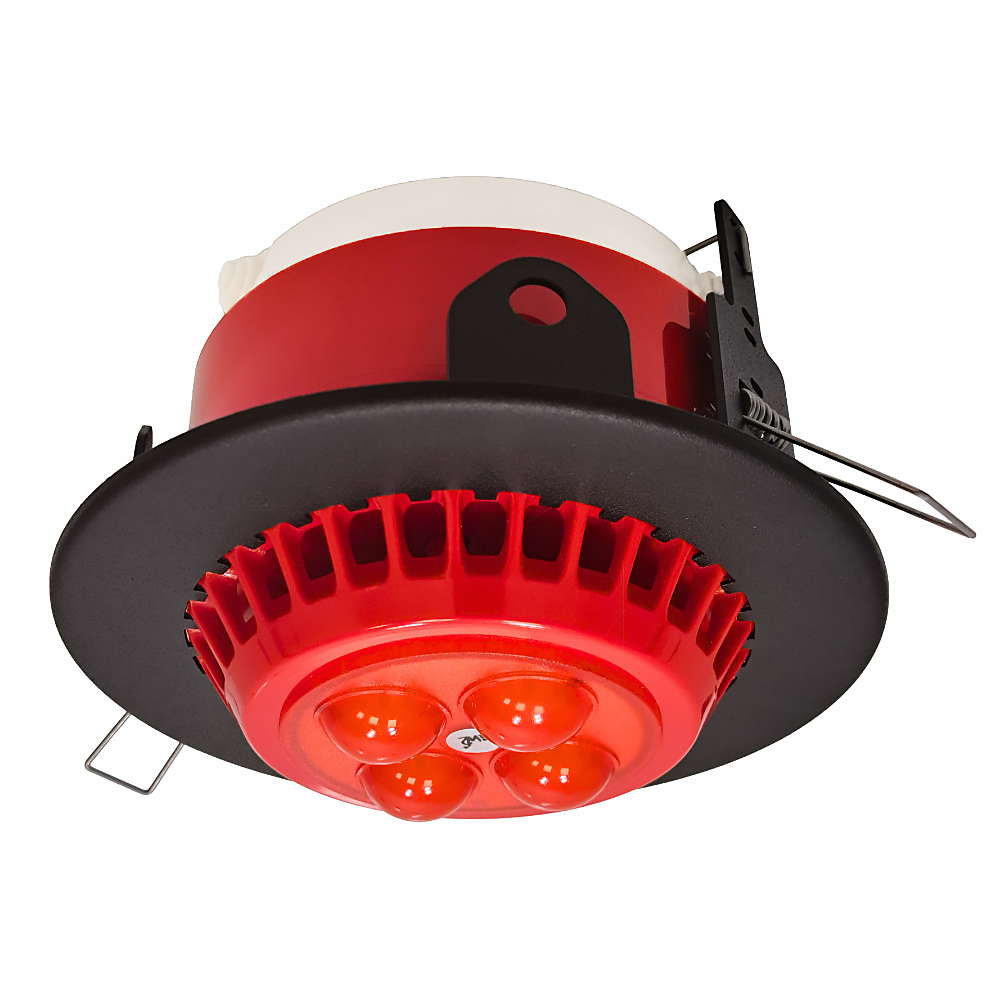

Dzięki zastosowaniu osłony mocującej OM-1, użytkownik jest w stanie “zamaskować” część sygnalizatora, tak aby widoczna była tylko jego część użytkowa. W zależności od rodzaju sygnalizatora widoczna może być: część optyczna, akustyczna lub akustyczno-optyczna. Zastosowanie osłon mocujących jest bardzo przydatne w obiektach gdzie duże znaczenie ma estetyka (np. hotele, muzea, sale dydaktyczne).
Osłona OM-1 umożliwia mocowanie dowolnego sygnalizatora wewnętrznego firmy W2.
Opis konstrukcji:

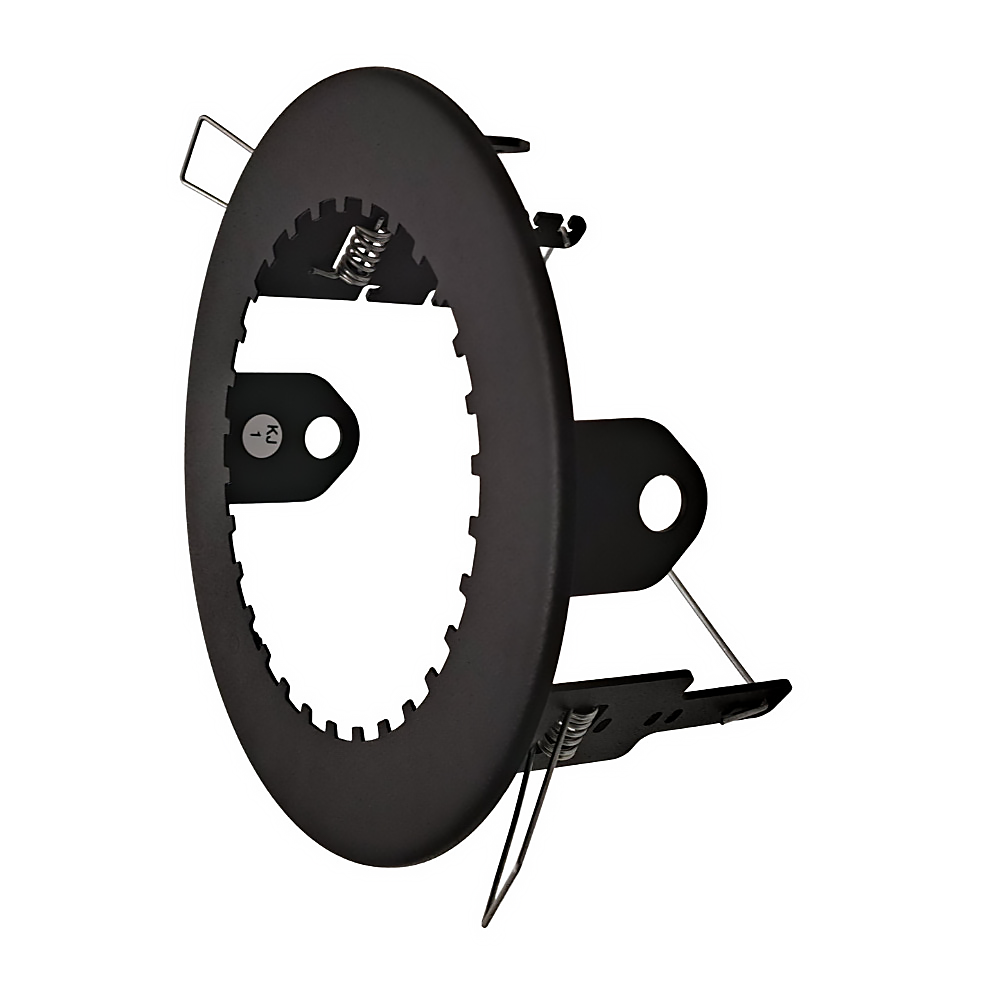

Osłona mocująca OM-1 wykonana jest ze stali pokrytej farbą proszkową koloru białego.
Dane techniczne
Wymiary | Ø 155 mm |
Masa | ~250 g |
Średnica otworu montażowego | Ø 133 mm |
Średnica uchwytu do linki stalowej | Ø 10 mm |
Sposób montażu:
W celu zamontowania osłony mocującej OM-1 należy w suficie podwieszanym wyciąć otwór o średnicy 133 mm (za pomocą otwornicy). Następnie należy wyjąć sprężynę dociskającą znajdującą się w górnej części osłony i umieścić sygnalizator w osłonie zgodnie z rys. 1. Po umieszczeniu sygnalizatora należy ponownie umieścić sprężynę dociskającą na określonej wysokości, dobranej do mocowania sygnalizatora. Ściskając sprężyny boczne należy wsunąć osłonę w otwór montażowy.
Osłona OM-1:
- Pozycja 1: Sygnalizatory typu SA-P8, SAO-P8
- Pozycja 2: Sygnalizator SG-Pgw3, SG-Wgw2, SGO-Pgw
- Pozycja 3: Sygnalizatory typu SA-K5, SA-K6, SA-K7, SO-P8, SO-Pd12, SO-Wd12
- Pozycja 4: Sygnalizatory typu SO-Wd11, SO-Ad2
Rys. 1. Sposób montażu sygnalizatora w osłonie mocującej OM-1
Uwaga: W razie potrzeby możliwe jest również dodatkowe podwieszenie sygnalizatora za pomocą linki stalowej.
